Механический замок "BARGER B3R": описание, инструкция, видео-урок

Описание замка

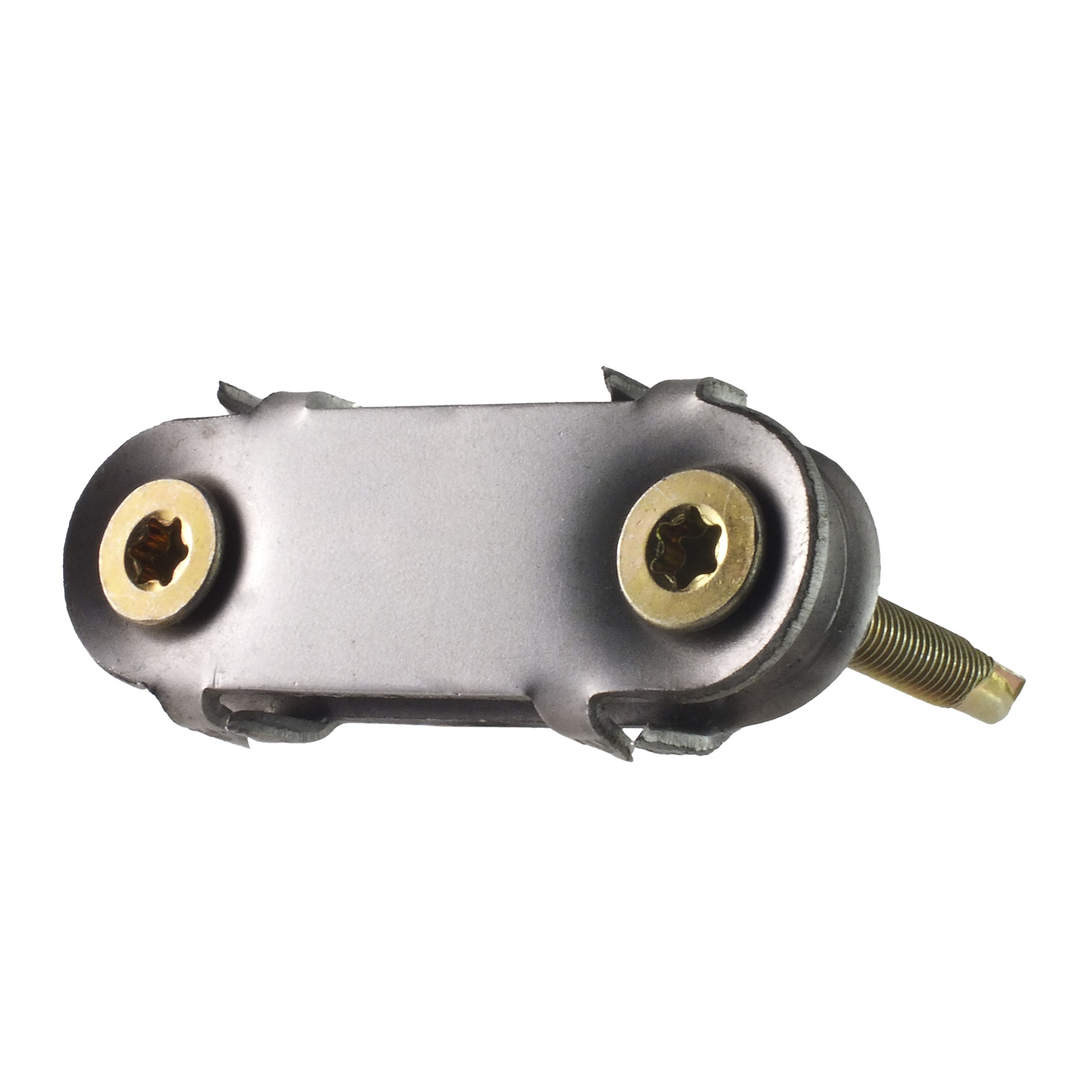

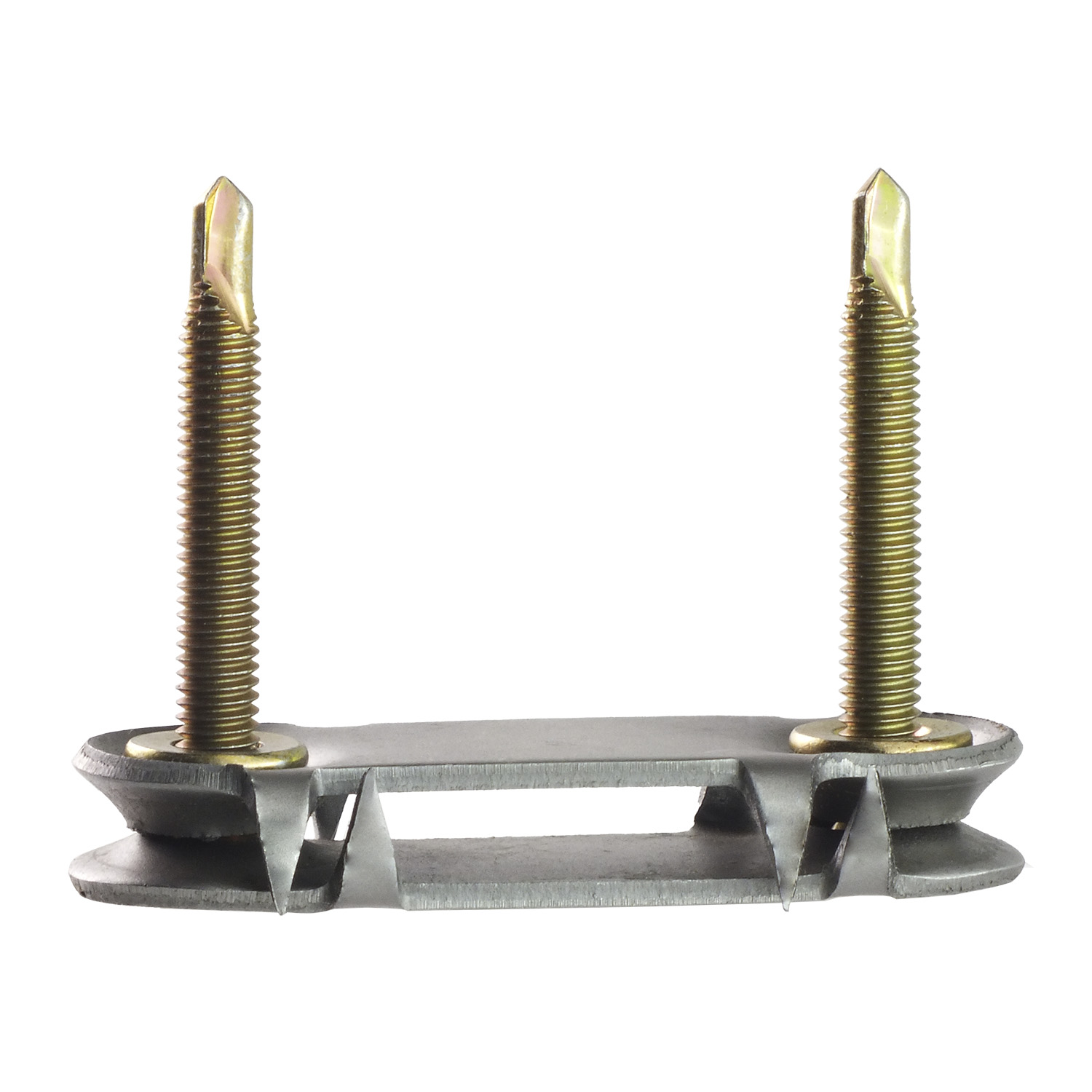

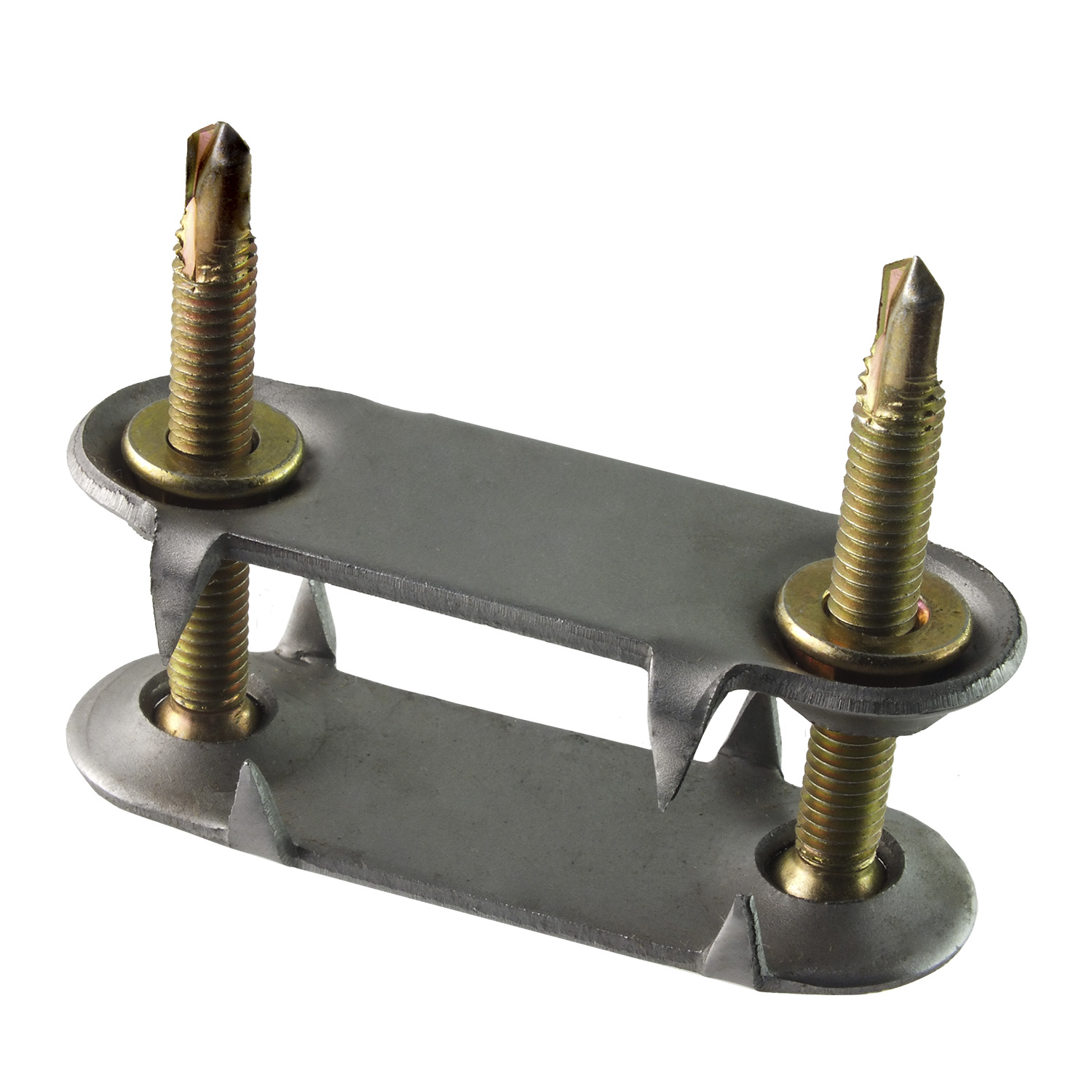

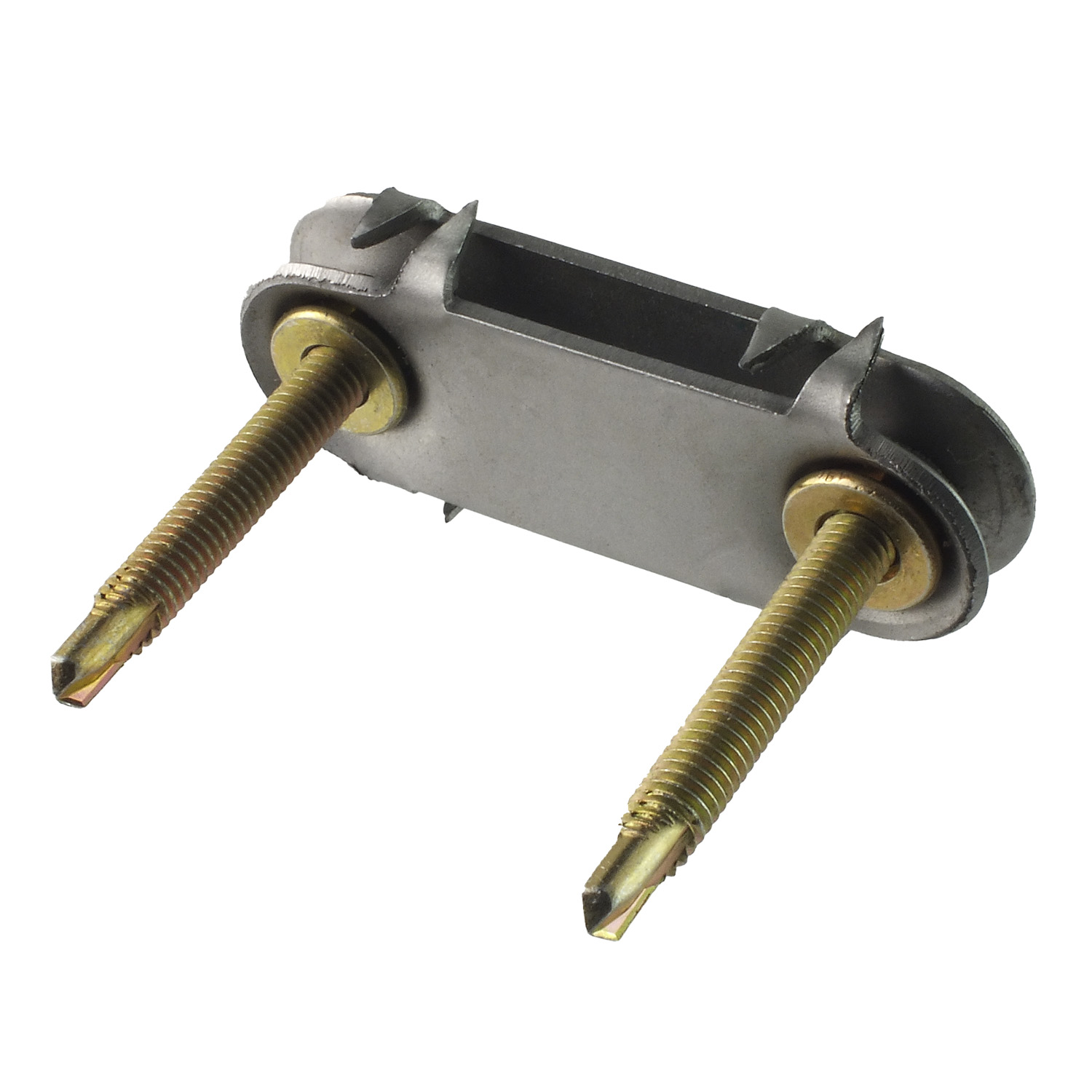

Механический соединитель BARGER B3R. Данный замок предназначен для стыковки и ремонта лент толщиной до 30 миллиметров. Основное отличие от аналогичных импортных и отечественных соединителей в том, что звенья замка стягиваются болтом с головкой TORX. Такое решение позволяет стягивать звенья соединителя с большим усилием и ускорить установку на конвейере. Гайки запрессованы в нижнюю планку, это исключает выпадения гаек при установке на ленте.Характеристики замка
Максимально рекомендуемое натяжение: 100 KN/mПрочность: 630 KN/m
Толщина ленты: 7-30 мм.
Мин. Диаметр барабана: 400 мм.
В комплекте: 26 штук + бита TORX
Данный замок относится к 190-м (импортные аналоги: MLT-190; Flexco Bolt Solid Plate и им подобные). Основным отличием изделия является конструктивная особенность, звенья замка стягиваются болтом. Данное решение позволяет производить ремонт и стыковку ленты практически с одним шуруповертом, не требуется специальный инструмент. Две гайки М6 запрессованы в нижнюю планку. Стяжной болт с головкой TORX T30 прочностью 10.9 что позволяет стягивать звенья замка быстрее и с большим усилием.
Преимущества
- Самый быстрый способ стыковки;
- Наименее трудоемкий метод стыковки (отсутствует разделка ленты);
- Возможна стыковка при отрицательных температурах окружающей среды;
- Возможна стыковка при сильной запыленности окружающей среды;
- Отсутствует расход ленты (длина стыка);
- Возможно осуществление стыковки персоналом без специальной подготовки;
- Невысокая себестоимость механических соединений.
Недостатки
- При транспортировке горячего груза возможно прожигание ленты;
- Наименьший срок службы стыка (абразивный износ соединения);
- Повышенный абразивный и механический износ роликов и барабанов;
- Вероятна просыпь материала;
Основные рекомендации
При выборе типа механического соединения необходимо учитывать:
- Характеристики транспортируемого груза (размер фракции, влажность, температура и т.д.);
- Тип конвейерной ленты (толщина, ширина, прочность);
Инструкция в картинках
Инструкция по соединению транспортировочной ленты с помощью замка BARGER B3R
Открыть
Перейти
Видео-инструкция
Инструкция по соединению транспортировочной ленты с помощью замка BARGER B3R
Открыть
Перейти
