Механический замок "BARGER B6": описание, инструкция, видео-урок

Описание замка

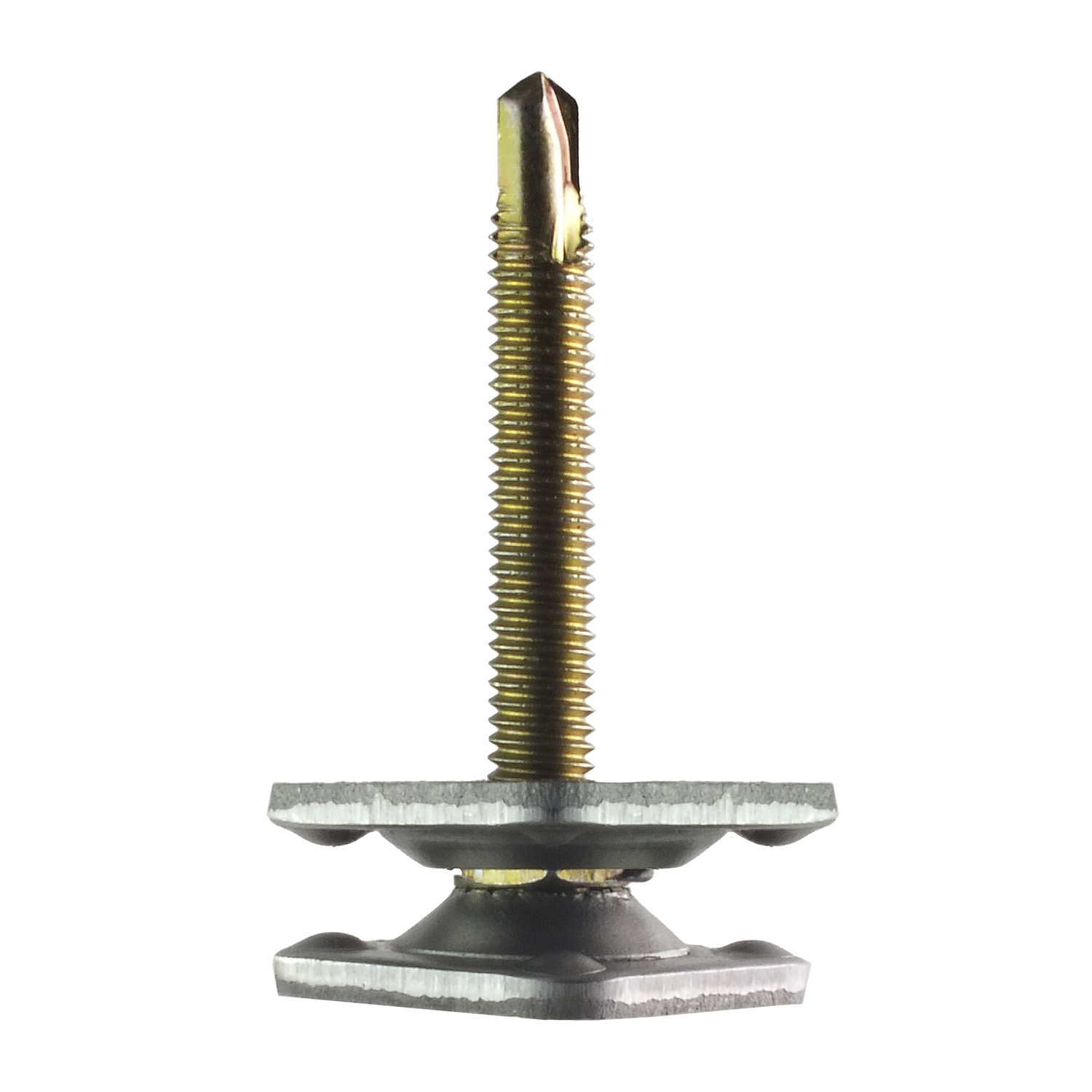

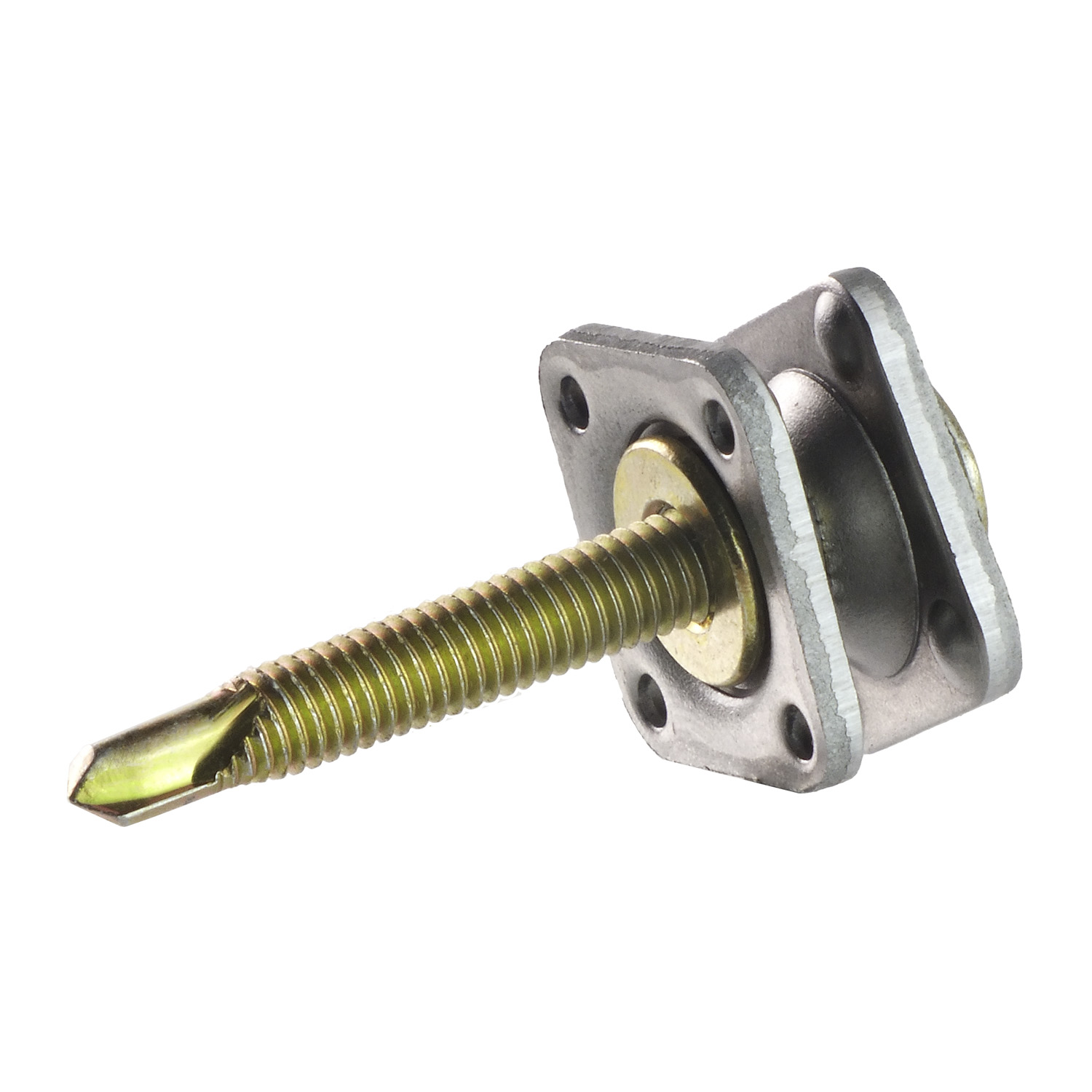

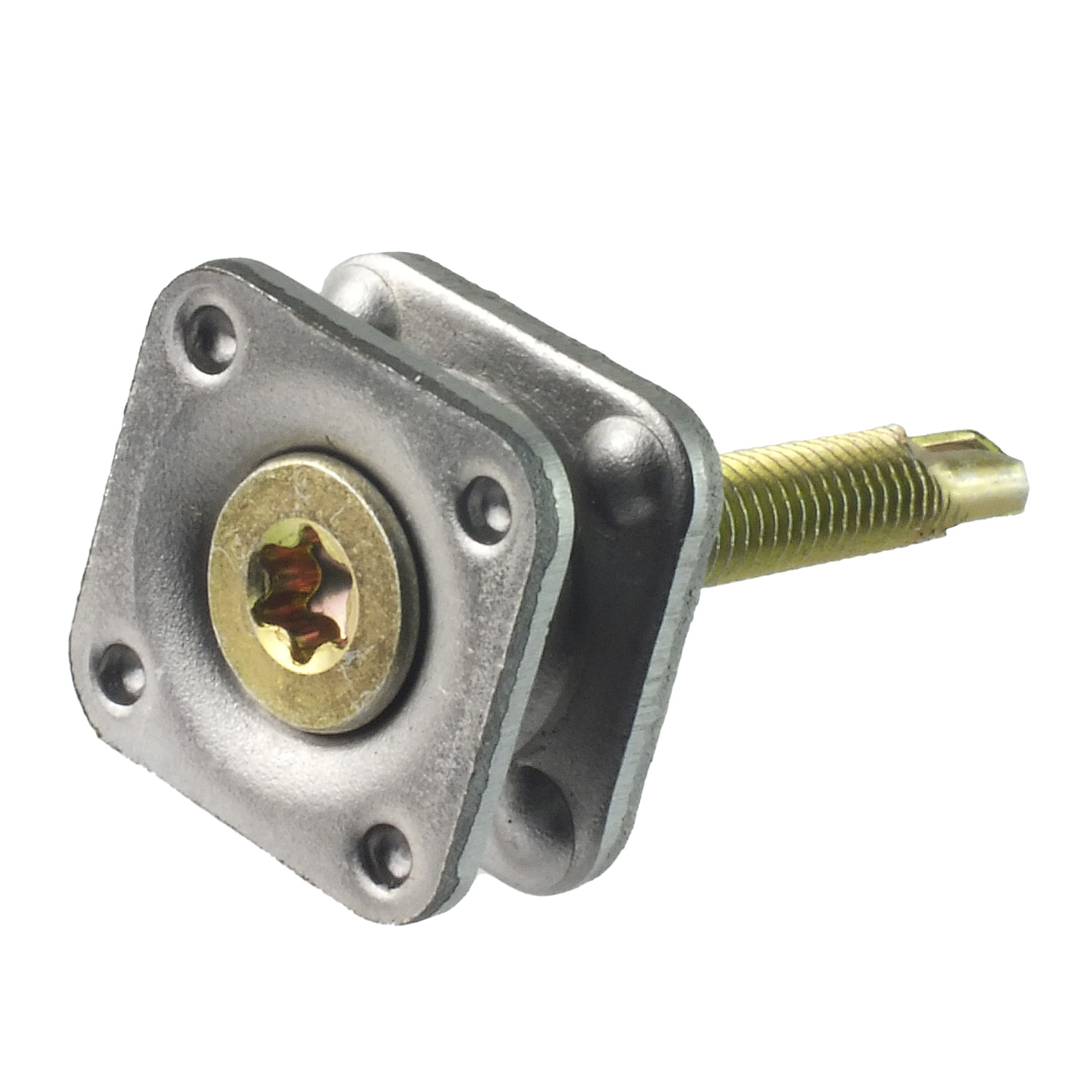

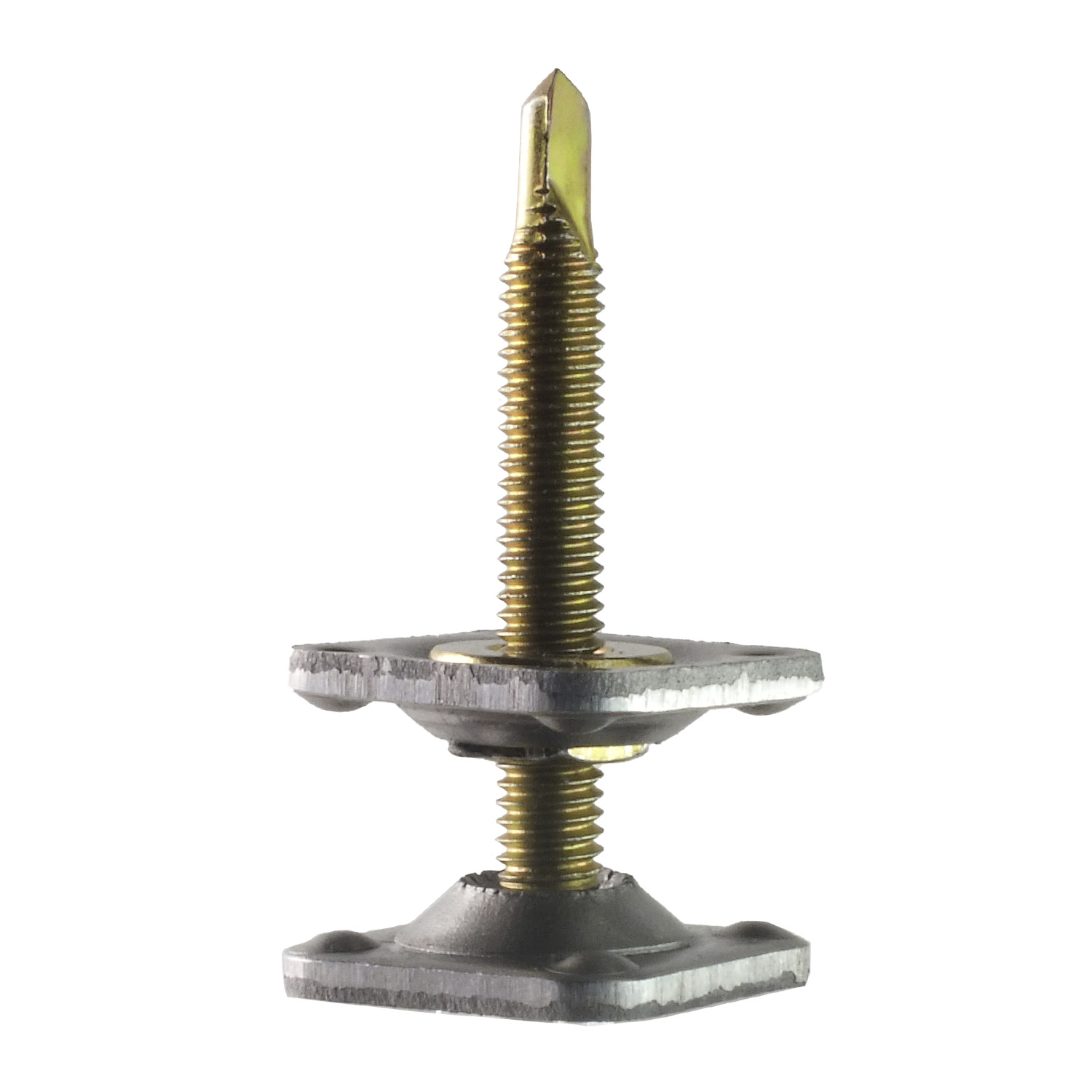

Механический соединитель BARGER В-6 предназначен для стыковки “внахлест” конвейерных и транспортёрных лент. Прочность стыка увеличена до 2000 кН/м. Стык герметичен, особенно если усилить соединение проклеиванием. Стыковка ленты с помощью соединителя BARGER В-6 отличается повышенной надёжностью и долговечностью. Соединение состоит из двух планшайб квадратной формы, в нижнюю запрессована гайка. Планшайбы стягиваемые между собой винтом М6х50 с головкoй TORX T30 обеспечивают плотное скрепление ленты. Сами планшайбы глубоко прячутся в обкладке ленты, что уменьшает износ роликов конвейера и самой шайбы.

Характеристики замка

Максимально рекомендуемое натяжение:  2000 KN/m
Прочность на разрыв:   2500 KN/m
Толщина ленты:   5-40 мм.
Мин. Диаметр барабана:   100 мм.
В комплекте:   150 штук (шайба верхняя- 150шт. / шайба нижняя с гайкой-150шт. / винт М6х50-150шт. / бита TORX T30-1шт.).

Преимущества

  • Прочность стыка увеличена до 2000 кН/м;
  • Стык герметичен, особенно если усилить соединение проклеиванием;
  • Уменьшает износ роликов конвейера и самой шайбы;
  • Самый быстрый способ стыковки;
  • Возможна стыковка при отрицательных температурах окружающей среды;
  • Возможна стыковка при сильной запыленности окружающей среды;
  • Возможно осуществление стыковки персоналом без специальной подготовки;

Недостатки

  • Расход ленты на стыковку;
  • При транспортировке горячего груза возможно прожигание ленты;
  • Наименьший срок службы стыка (абразивный износ соединения);

Основные рекомендации

         При выборе типа механического соединения необходимо учитывать:
  • Характеристики транспортируемого груза (размер фракции, влажность, температура и т.д.);
  • Тип конвейерной ленты (толщина, ширина, прочность);
Инструкция в картинках
Инструкция по соединению транспортировочной ленты с помощью замка BARGER B6
Ожидается... Ожидается...
Видео-инструкция
Инструкция по соединению транспортировочной ленты с помощью замка BARGER B6
Ожидается... Ожидается...
Важная Информация!
Механический соединитель BARGER B6
Поставляем НОВЫЙ механический соединитель BARGER B6. В комплекте шайба верхняя 150шт., шайба нижняя с гайкой 150шт., винт М6х50 150шт., бита TORX T30-1шт. Предназначен для стыковки “внахлест” конвейерных и транспортёрных лент. Подробности по телефону:

8(8442) 47-95-02
