Механический замок "BARGER B7": описание, инструкция, видео-урок

Описание замка

Механический соединитель BARGER B7. Данный замок предназначен для стыковки и ремонта лент толщиной до 40 миллиметров. B7 – мощный механический соединитель шарнирного типа. Данный соединитель незаменим на сильно нагруженных конвейерах где используются приводные барабаны малого и среднего диаметра. Еще один плюс, одна из самых быстрых установок на ленту конвейера среди аналогичных механических соединителей

Характеристики замка

Максимально рекомендуемое натяжение:  1200 KN/m
Прочность:   2500 KN/m
Толщина ленты:   10-40 мм.
Мин. Диаметр барабана:   400 мм.
В комплекте:   22 штуки + бита TORX Т30

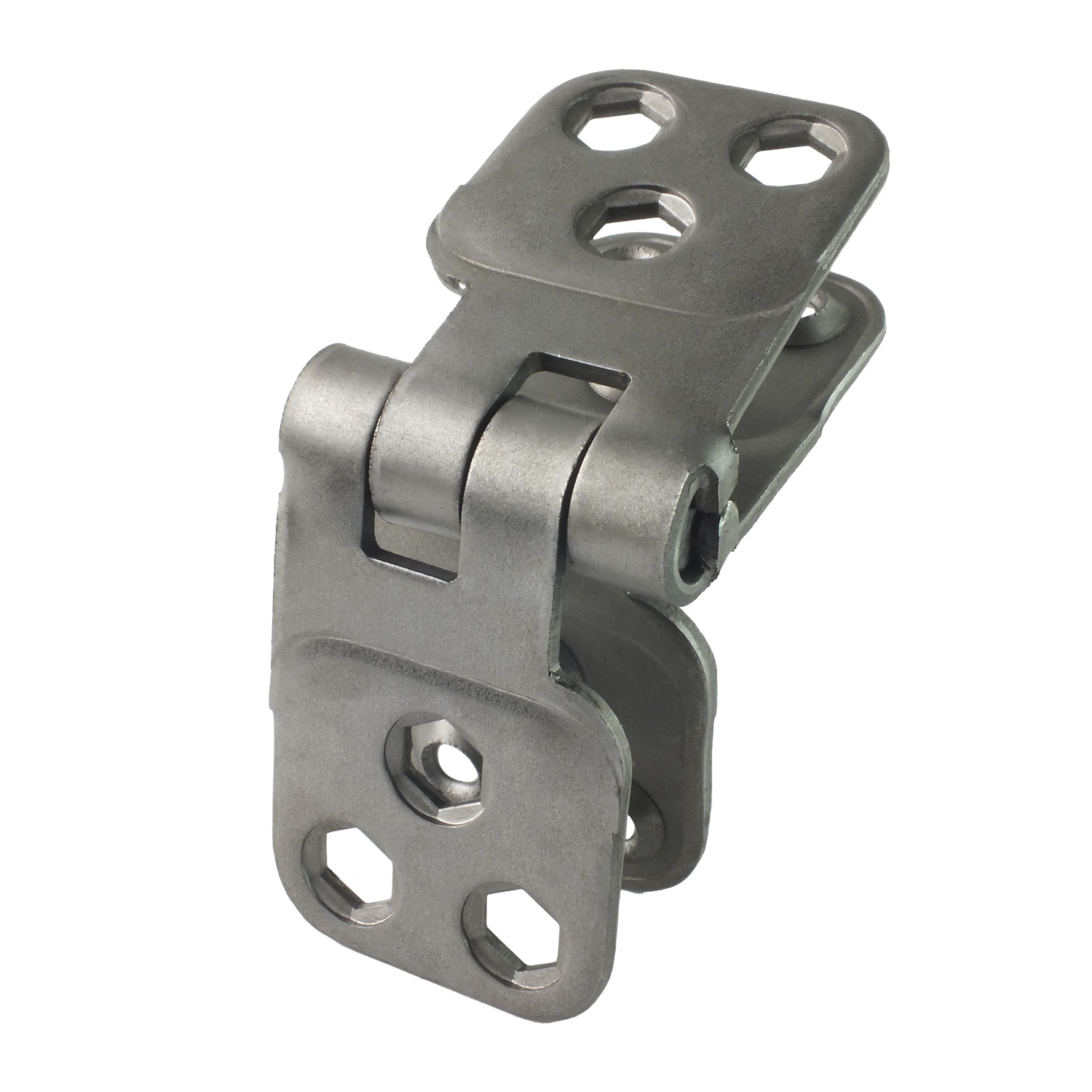

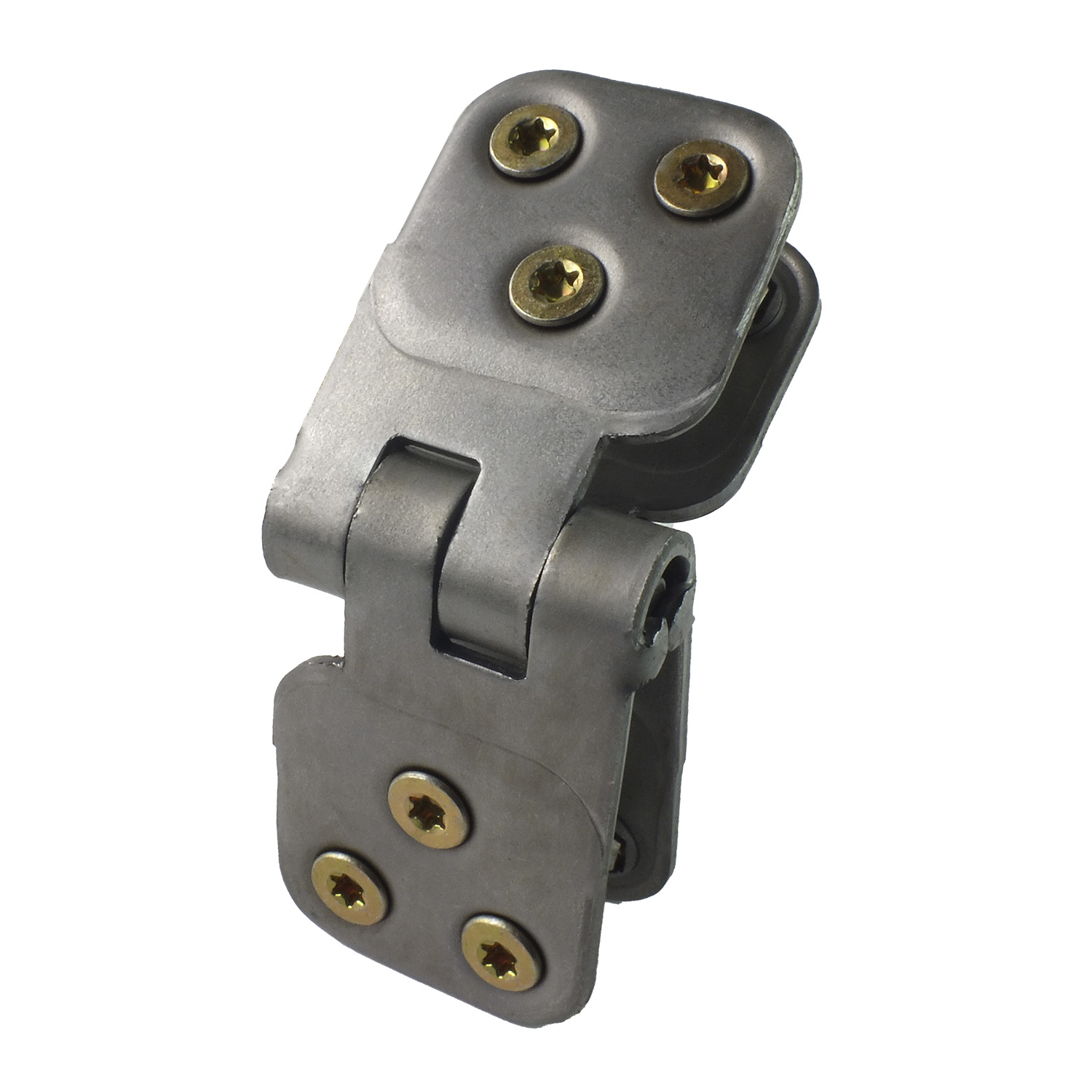

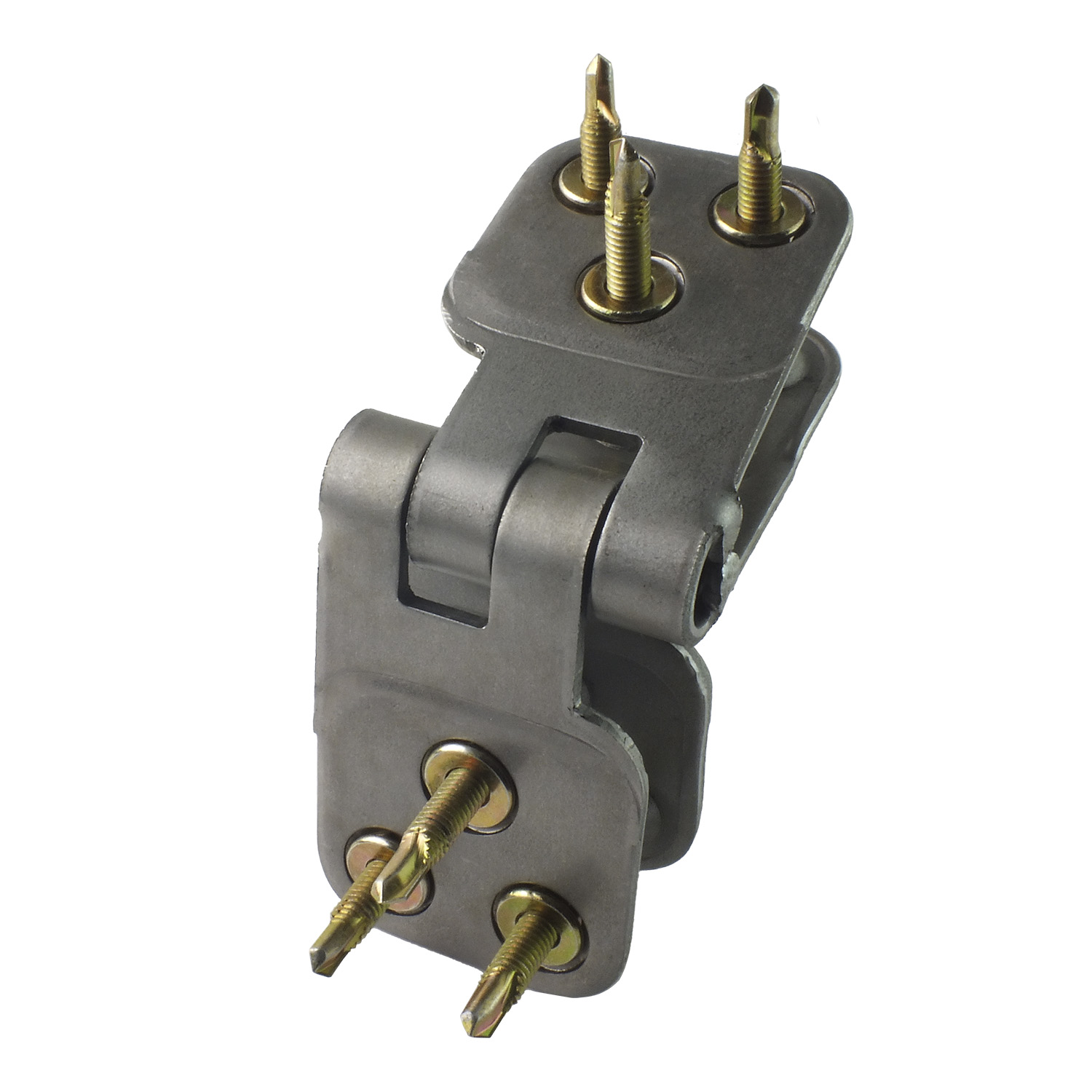

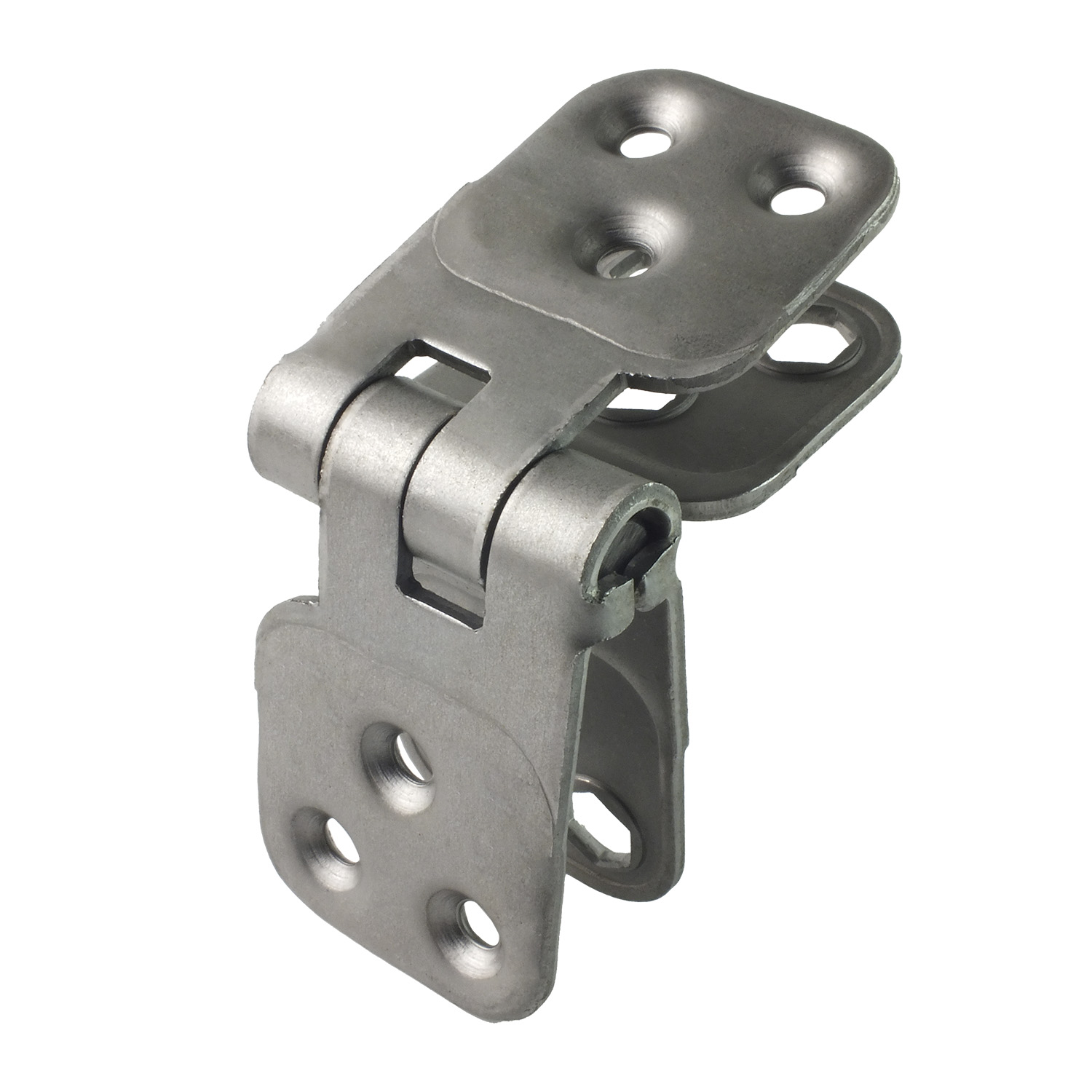

Мощный механический соединитель шарнирного типа. Изготовлен из 3-х миллиметрового проката. Соединительный пруток диаметром 12 миллиметров надежно скрепляет звено. Каждое звено соединителя BARGER В7 абсолютно автономно, что позволяет в короткие сроки ремонтировать соединение ленты. Соединитель крепится на ленту высокопрочными винтами М6х50 с головкой TORX T30, ответная часть винта гайка М6 с плоским фланцем.

Преимущества

  • Самый быстрый способ стыковки;
  • Наименее трудоемкий метод стыковки (отсутствует разделка ленты);
  • Возможна стыковка при отрицательных температурах окружающей среды;
  • Возможна стыковка при сильной запыленности окружающей среды;
  • Отсутствует расход ленты (длина стыка);
  • Возможно осуществление стыковки персоналом без специальной подготовки;
  • Невысокая себестоимость механических соединений.

Недостатки

  • При транспортировке горячего груза возможно прожигание ленты;
  • Наименьший срок службы стыка (абразивный износ соединения);
  • Повышенный абразивный и механический износ роликов и барабанов;
  • Вероятна просыпь материала;

Основные рекомендации

         При выборе типа механического соединения необходимо учитывать:
  • Характеристики транспортируемого груза (размер фракции, влажность, температура и т.д.);
  • Тип конвейерной ленты (толщина, ширина, прочность);
Инструкция в картинках
Инструкция по соединению транспортировочной ленты с помощью замка BARGER B7
Открыть Перейти
Видео-инструкция
Инструкция по соединению транспортировочной ленты с помощью замка BARGER B7
Открыть Перейти
Важная Информация!
Механический соединитель BARGER B7
С 30 июля стартовали продажи механического соединителя BARGER B7. Данный замок предназначен для стыковки и ремонта лент толщиной до 40 миллиметров. B7 – мощный механический соединитель шарнирного типа. BARGER B7 незаменим на сильно нагруженных конвейерах где используются приводные барабаны малого и среднего размера. Еще один плюс, одна из самых быстрых установок на ленту конвейера среди аналогичных механических соединителей. Подробности по телефону:

+7 (8442) 50-15-77
Механический соединитель BARGER B3R
Данный замок предназначен для стыковки и ремонта лент толщиной до 30 миллиметров. Основное отличие от аналогичных импортных и отечественных соединителей в том, что звенья замка стягиваются болтом с головкой TORX. Такое решение позволяет стягивать звенья соединителя с большим усилием и ускорить установку на конвейере. Гайки запрессованы в нижнюю планку, это исключает выпадения гаек при установке на ленте.

+7 (8442) 50-15-77
Механический соединитель BARGER B4R
Данный замок предназначен для стыковки и ремонта лент толщиной до 30 миллиметров. Основное отличие от аналогичных импортных и отечественных соединителей в том, что звенья замка стягиваются болтом с головкой TORX. Такое решение позволяет стягивать звенья соединителя с большим усилием и ускорить установку на конвейере. Гайки запрессованы в нижнюю планку, это исключает выпадения гаек при установке на ленте.

+7 (8442) 50-15-77
